先展示下成品效果圖
1,成品效果
2,電路
3,貝殼物聯微信控制
4,WIFI配網
5,下面開始說怎么實現,用一個esp8266就能控制了
(1)準備工作,
1,下載安裝arduino IDE,我的是1.8.9,隨自己喜好
2,下載所需要的庫
1-ws2812燈帶所用到的 Adafruit_NeoPixel-master 庫.
2-WIFIweb網頁配網所用到的 WiFiManager-development 庫,
3-esp8266所用到的開發板和庫,
4-貝殼物聯列成https://github.com/bigiot/bigiotArduino/archive/master.zip下載
以上就是全部用到的文件,可以自行下載,也可下載我的集合包
集合包鏈接:https://pan.baidu.com/s/1CTJUeqpQQDtTYEt8g6oWkw 提取碼:ng9e
6,arduino配置esp8266
1,打開arduino 文件---首選項-----附加開發板管理網址:http://arduino.esp8266.com/stable/package_esp8266com_index.json
把這條粘貼到此處.附加開發板管理網
2,重啟后打開 工具----管理庫----搜索esp8266 by ESP8266 Community----安裝.
7,安裝ws2812庫和web網頁配網庫
打開arduino ---項目-----加載庫------添加zip庫
依次把 Adafruit_NeoPixel-master.zip ws2812 和 WiFiManager-development.zip web配網的, 和 bigiotArduino-master.zip 貝殼物聯例子,都添加.
8,然后

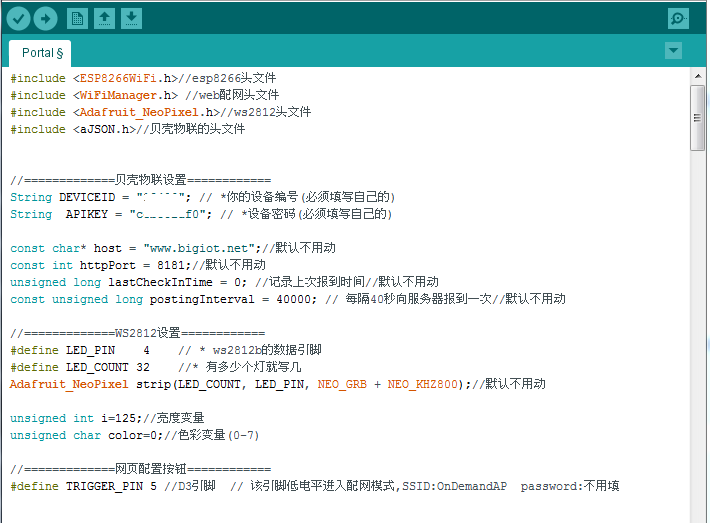

依次打開,esp8266+ws2812源碼-----Portal-----Portal.ino
按需選擇esp8266開發板,進行下載.
9,以上就是本人這一個月來辛苦研究的成果.
當然還有貝殼物聯的設備添加,這個我想應該都會把,這里就不多說了.
最后祝賀研究的小伙伴都能成功
ESP8266-12f引腳對應圖
評論：共13條
新版已加入語音提示功能，接在8266的RX引腳，各功能正常，畢竟貝殼微信版沒有返回值。
問題1，在ws2812漸變流光模式下無法被打斷。
問題2，再加入聲控開關的時候8266引腳有干擾個引腳測試沒有解決。
解決方法，準備用一片STC15W204s單片機，專門用作ws2812的驅動，和聲控開關，紅外遙控，觸摸開關。
問題得到解決。
目前能實現小愛同學控制，必須帶有紅外發射的。
ws2812的流光漸變模式也能直接中斷并改變運行方式，
只把esp8266用作中轉串口信號發送，和語音提示功能。
