一、功能

1、人體紅外感應模塊監測到有人，蜂鳴器一直報警直到人員離開（HC-SR501需設置為可重復觸發），LED燈亮。

2、遠程控制，“offOn”停止正在報警的蜂鳴器，“stop”停止蜂鳴功能，監測到人時只亮燈，不蜂鳴，“play”恢復蜂鳴功能。

3、有人訪問設備時（‘login’），將主動發送當前監測狀態，是否有人。

4、esp8266每30分鐘重啟一次，使用的‘stop’指令將被重置。

5、代碼已啟用固件的webconfig功能，配置wifi連接請參見：《網頁配置(webconfig)ESP8266(nodeMCU固件)連接WiFi，并登錄貝殼物聯服務器》

二、所需硬件

1、esp8266-07（或其他多引腳esp8266模塊）

2、HC-RS501人體紅外感應模塊

3、Buzzer蜂鳴器

4、LED燈

5、電阻1K兩個

6、5V，3.3V電源

三、原理圖

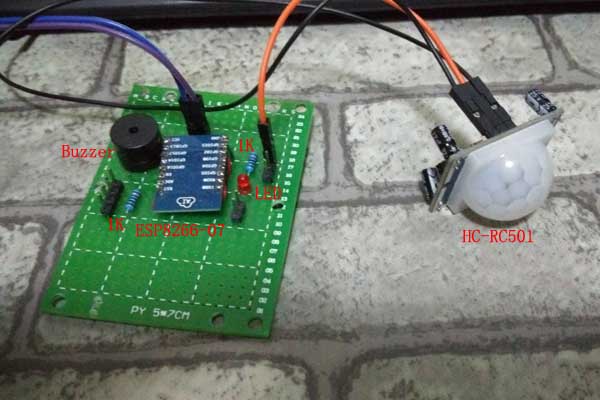

四、實物圖

五、代碼及固件

1、lua代碼下載，其中config.lua需修改設備ID、ＡＰＩＫＥＹ、接口ID。

2、所需nodemcu固件下載，固件含adc,cjson,dht,enduser_setup,file,gpio,hx711,net,node,pwm,tmr,uart,wifi模塊。
