一、硬件
-
usb轉ttl模塊
-
ESP8266 (淘寶鏈接)
-
杜邦線若干
二、接線
注：esp-01、esp-01s接線參考本圖，找對應針腳接，沒有的針腳不用管，電阻也可以不接。
工作模式和燒錄模式的主要區別是上電時GPIO0是否被拉低，上電瞬間GPIO0是低電平就進入燒錄模式，反之是工作模式。進入相應模式后，再改變GPIO0電平不影響其所處模式。
三、軟件
-
ESP8266一鍵燒錄工具（進本站QQ交流群:99475170下載）https://pan.baidu.com/s/1plcj2IVnrQwLQRVRASyYug
四、刷機過程

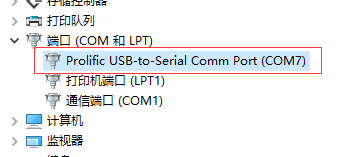

1、USB轉TTL連接電腦，在設備管理器中查找USB轉TTL對用端口，如下圖:

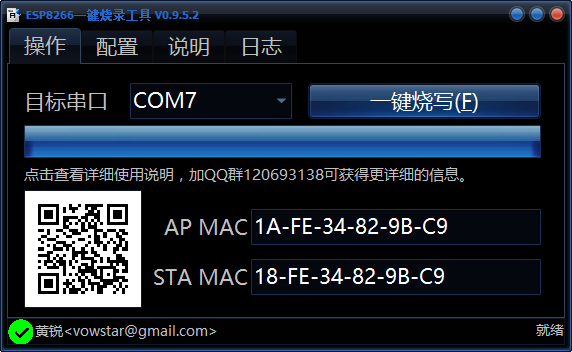

2、打開下載的ESP8266一鍵燒錄工具，目標串口選擇上一步中對用的端口，點擊一鍵燒寫，如下圖：
3、等待完成燒錄，燒錄完成無誤后左下角出現，綠底對號，如下圖：
至此，燒錄ESP8266固件完成，ESP8266的固件信息如下：
AT+GMR AT version:0.21.0.0 SDK version:0.9.5
上面是刷機工具自動的默認固件版本，如果想刷其他版本，請下載。
在固件選擇界面，選擇如下：
注：正常文件名是綠色，為了顯示文件名，我把路徑刪了。
五、使用樂鑫flash download tool刷機配置如下：
如有疑問在下方留言討論
