一、目標

Arduino通過Ethernet W5100連接貝殼物聯，將LM35溫度傳感器獲取到的環境溫度實時發送至服務器，用戶可通過設備的實時數據界面查看實時環境溫度。

二、硬件

• Arduino uno R3 開發板 ×1

• Ethernet W5100網絡模塊 ×1

• LM35溫度傳感器 ×1


• 面包板 ×1

• 面包板跳線 ×3


• 10K電阻 ×1

三、接線

1、總覽

2、接線說明

Arduino UNO R3與Ethernet W5100上下按針腳對應插連。

W5100的網線插在路由器上。

LM35三個正極分別接5V、GND和A1。

四、代碼下載及應用

本站所有公開代碼托管于GitHub，方便大家使用和共同參與完善，地址：https://github.com/bigiot?tab=repositories

進入以上鏈接，依次點擊 bigiotArduino -> Download ZIP下載。

下載代碼后解壓得到如下文件：

/
  examples/
  libraries/
  README.md
  ...

1、將libraries/aJson文件夾全部復制到Arduino IDE的庫文件夾內。

Windows系統通常位于： C:\Program Files (x86)\Arduino\libraries

Linux通常位于：/usr/share/arduino/libraries

2、用Arduino IDE打開

examples/W5100/wendu/wendu.ino

修改其中的DEVICEID、APIKEY、INPUTID參數，將代碼上傳至Arduino開發板。

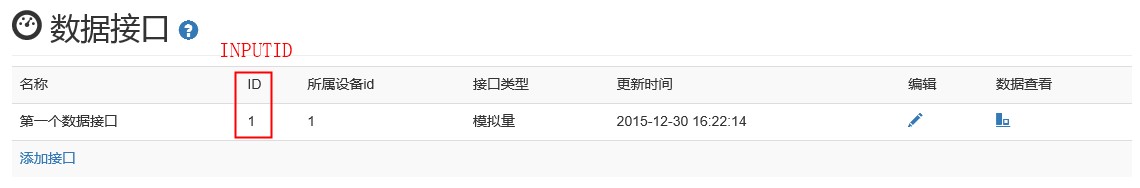

設備ID（DEVICEID）、設備密碼（APIKEY）、接口ID（INPUTID）在會員中心查看得到，如果你尚未注冊添加設備，請參考：

快速注冊并添加設備及接口

五、數據查看

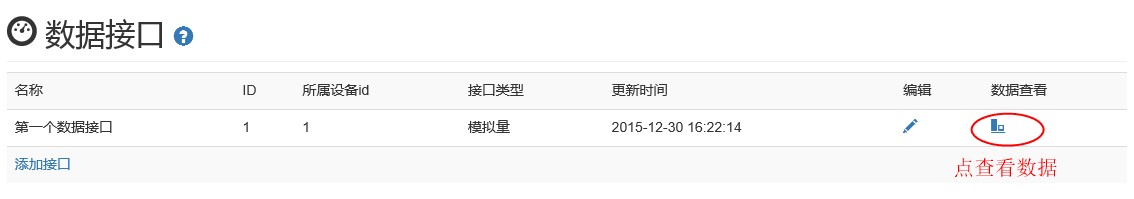

登錄會員中心，點擊數據接口，看到如下界面：

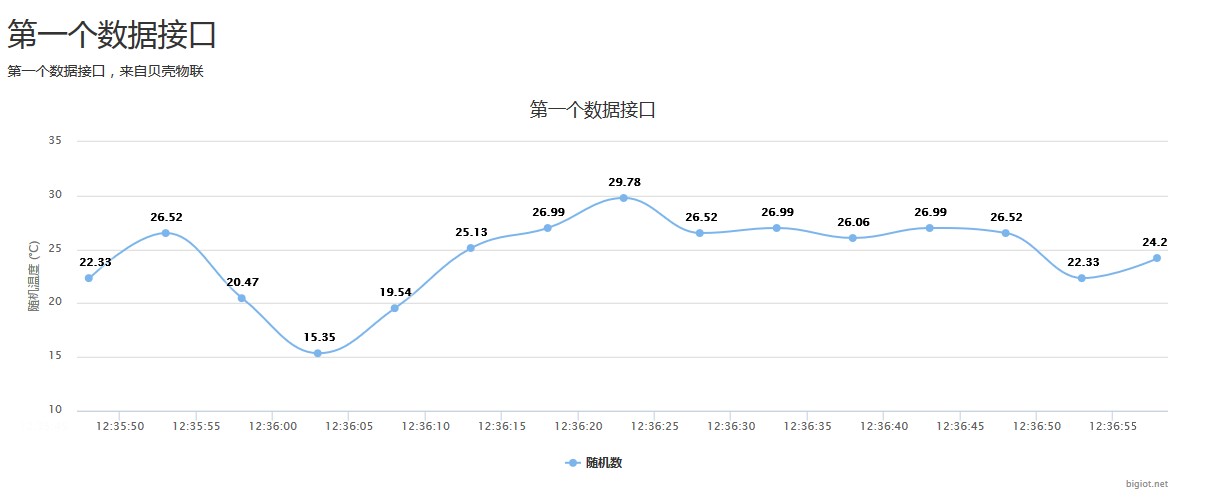

點擊數據查看，即可看到設備上傳的實時環境溫度數據。

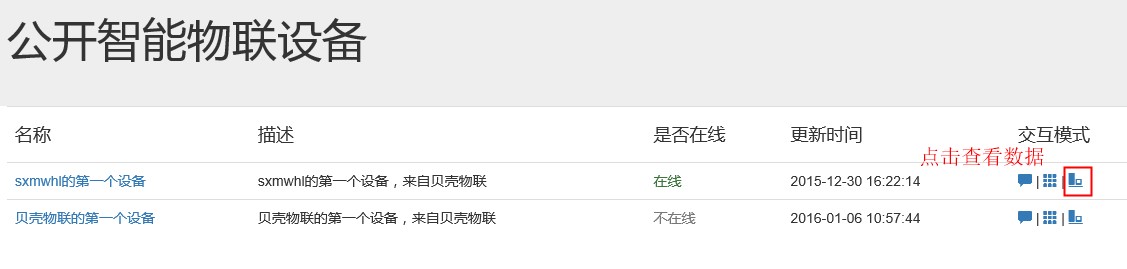

如果設備公開，可在公開設備中點擊查看實時數據。

至此，本教程完畢

==========================================

如有疑問請到話題討論區進行討論。
