一、實現思路

將esp8266-07刷上支持cjson（用于處理通信協議）的nodemcu固件，編寫自動執行腳本，使esp8266-07開機自動連接路由器，連接貝殼物聯服務器，登陸設備，監聽服務器發送消息，根據不同消息控制gpio針腳輸出高低電平，從而達到網頁或APP控制LED燈的目的。

二、所需硬件

• esp8266-07(或其他全針腳引出esp8266) ×1

• usb轉ttl模塊 ×1

• LED燈 ×1


• 電阻10K ×2

• 面包板 ×1

• 連接線 若干

• esp8266開發板插座 可選

三、接線

1、接線實物圖

2、接線原理圖

3、LED燈正極接GPIO14

四、所需軟件

1、nodemcu固件（含cjson）

NodeMCU固件(含cjson版).rar

2、esp8266固件燒錄工具

3、NodeMCU Studio 2015（相當于Arduino的IDE）

更多esp8266資料可進本站交流群下載，也可到nodemcu官網查找相關資料。

五、刷寫固件

1、按照上述接線說明，進入燒錄模式。

2、選擇usb轉ttl對應端口，選擇要刷入的固件。

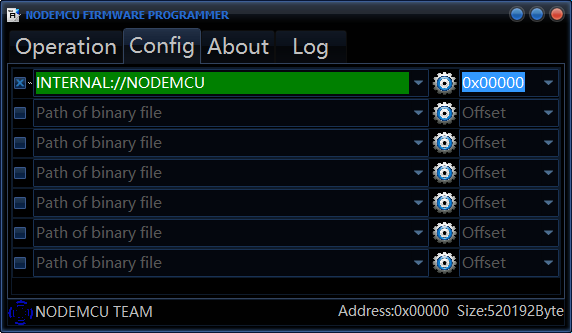

選擇要輸入的固件：

選擇usb轉ttl端口：

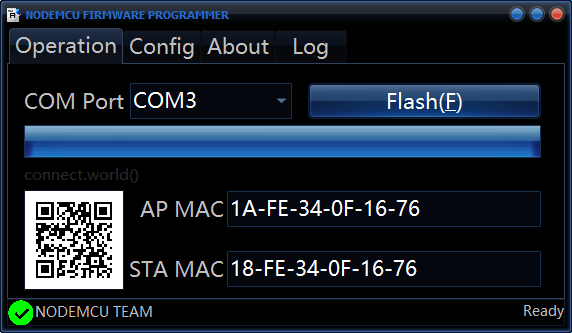

刷寫完成：

六、寫入啟動腳本

1、下載代碼

本站所有公開代碼托管于GitHub,方便大家使用和共同參與完善，地址：https://github.com/bigiot

進入以上鏈接，依次點擊 bigiotArduino -> Download ZIP下載。

下載代碼后解壓，本示例代碼位于bigiotArduino\examples\ESP8266\NodeMCU

2、按照上述接線說明，進入正常工作模式。

3、打開NodeMCU Studio 2015，選擇usb轉ttl對應端口。

4、打開示例代碼中的init.lua，并進行修改，點擊向下箭頭將代碼下載至esp8266。

5、打開示例代碼中的kaiguan.lua，進行修改，點擊向下箭頭將代碼下載至esp8266。

6、輸入node.restart()重啟esp8266，看到本地ip說明連接路由器成功，看到welcome to bigiot 說明連接貝殼物聯服務器成功，看到checkinok說明設備登錄成功。

七、登錄用戶中心對話設備，遙控設備輸入play、stop驗證，LED燈是否有變化。

使用Arduino APP控制:
